MakerDroid 3D Printing ALPHA

MakerDroid es una aplicación que puede usar para dibujar modelos para la impresión 3D

Nota: Esta es una versión alfa. Solo probado en un número limitado de dispositivos e impresoras.

MakerDroid (anteriormente Paint3D) es una aplicación que puede usar para dibujar una forma 2D que luego se extruye en una forma 3D, que luego puede imprimir como un objeto físico usando una impresora 3D o cortar de madera u otros materiales utilizando un enrutador CNC. MakerDroid fue construido como una herramienta educativa para entusiasmar a los niños con las tecnologías actuales, como Android, imprimación 3D y máquinas CNC. Sin embargo, también podría ser una herramienta de fabricación útil.

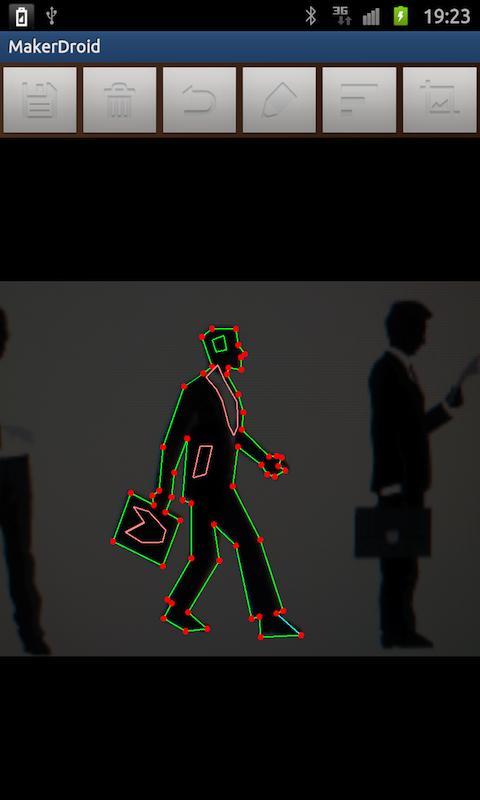

El dibujo se realiza tocando líneas para formar un polígono. Toque el polígono principal y luego toque los "agujeros" en el polígono con más polígonos. También puede agregar una segunda capa que se hundirá debajo de la superficie del objeto, lo que le permite dibujar diseños en la superficie. Para facilitar los objetos de dibujo, puede cargar una foto o imagen en el fondo (o incluso dibujar el fondo a mano alzada), y luego rastrear el objeto que desea imprimir. Luego puede obtener una vista previa del objeto 3D, que generará un archivo STL que se puede ver con un visor STL (y también se puede usar para generar impresiones para su propio modelo de impresora). Una vez que esté satisfecho con el objeto, puede imprimirlo 3D, lo que generará el formato de archivo Gcode para la impresora 3D o la máquina CNC. El archivo Gcode se almacenará en la carpeta "MakerDroid" de su SD interno, o se copiará en una tarjeta SD externa si se conecta una usando el kit de conector Samsung USB. La tarjeta SD se puede insertar en la impresora 3D para su impresión: no se requiere PC en estos procesos, aunque es aconsejable ver la vista previa del archivo Gcode en una PC antes de imprimir, para asegurarse de que el tamaño sea correcto, etc. Vea el video anterior para ver todo esto en acción.

MakerDroid fue hecho por los chicos de House4hack en Centurion, Sudáfrica (http://www.house4hack.co.za). MakerDroid es un proyecto de código abierto (GPL). Puede descargar el código fuente de https://github.com/tobykurien/makerdroid

Dispositivos compatibles:

- Aplicación probada en Samsung Galaxy Note (con Spen). También funciona bien en otros dispositivos (incluso sin Spen), pero los archivos guardados no son intercambiables entre los dispositivos actualmente.

- Actualmente, la aplicación solo admite la impresora RAPMAP V3.1 de doble cabeza. Asume el plástico ABS en la cabeza 1 y PLA Plastic en la cabeza 2.

Problemas conocidos:

-Esta es una liberación alfa de prueba de concepto. Espere errores.

- La vista previa 3D no funcionará si cruzas líneas. Asegúrese de que no se cruzen líneas.

- El archivo STL generado puede tener normales incorrectas en algunas de las caras. Esto se solucionará, pero no parece afectar la impresión.

Expresiones de gratitud:

MakerDroid utiliza SkeInforge para generar Gcode para Rapman y Pycam para nuestra máquina CNC. El sabor específico de Skinforge es el lanzado en bits de bittes para el rapman. Tanto Skeinforge como Pycam usan Python y usaron Python para Android como punto de partida para incrustar el intérprete. Para la manipulación de polígono y la triangulación, se utilizaron bibliotecas de Orbisgis.

¿Qué hay de nuevo en la última versión 0.2?
